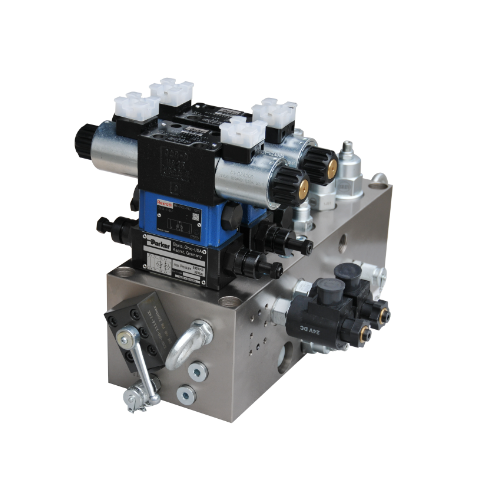

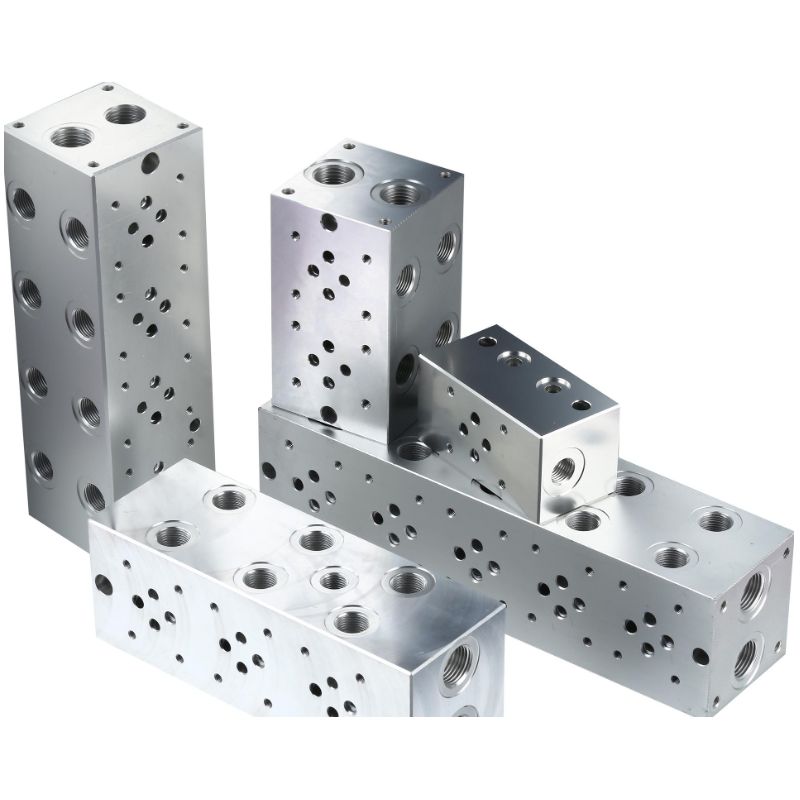

హైడ్రాలిక్ స్టేషన్ వాల్వ్ బ్లాక్ అనేది ప్రెజర్ ఆయిల్ ద్వారా నిర్వహించబడే ఆటోమేషన్ భాగం. ఇది ఒత్తిడి పంపిణీ వాల్వ్ యొక్క పీడన చమురు ద్వారా నియంత్రించబడుతుంది. ఇది సాధారణంగా విద్యుదయస్కాంత పీడన పంపిణీ వాల్వ్‌తో కలిపి ఉపయోగించబడుతుంది మరియు జలవిద్యుత్ కేంద్రాల చమురు, గ్యాస్ మరియు నీటి పైప్‌లైన్ వ్యవస్థలను రిమోట్‌గా నియంత్రించడానికి ఉపయోగించవచ్చు. . హైడ్రాలిక్ వాల్వ్ యొక్క ప్రధాన భాగం హైడ్రాలిక్ వాల్వ్ బ్లాక్, ఇది హైడ్రాలిక్ వాల్వ్‌లో ద్రవ ప్రవాహం యొక్క దిశ, ఒత్తిడి మరియు ప్రవాహాన్ని నియంత్రించడంలో ముఖ్యమైన పాత్ర పోషిస్తుంది. హైడ్రాలిక్ వాల్వ్ బ్లాక్‌ల ఉపయోగం హైడ్రాలిక్ సిస్టమ్ డిజైన్ మరియు ఇన్‌స్టాలేషన్‌ను సులభతరం చేయడమే కాకుండా, హైడ్రాలిక్ సిస్టమ్ యొక్క ఏకీకరణ మరియు ప్రామాణీకరణను సులభతరం చేస్తుంది, ఇది తయారీ ఖర్చులను తగ్గించడానికి మరియు ఖచ్చితత్వం మరియు విశ్వసనీయతను మెరుగుపరచడానికి ప్రయోజనకరంగా ఉంటుంది.

హైడ్రాలిక్ స్టేషన్ వాల్వ్ బ్లాక్ మెటీరియల్:

20# ఉక్కు, 35 నకిలీ ఉక్కు, 45# ఉక్కు, Q355D, తారాగణం ఇనుము, అల్యూమినియం మొదలైనవి. హైడ్రాలిక్ వాల్వ్ ఫాస్టెనర్ యొక్క పదార్థానికి లోపాన్ని గుర్తించడం అవసరం మరియు పరీక్షలో ఉత్తీర్ణత సాధించిన తర్వాత ఉపయోగించవచ్చు.

హైడ్రాలిక్ వాల్వ్ బ్లాక్‌లోని అన్ని స్క్రూ రంధ్రాలు మ్యాచింగ్ ఖచ్చితత్వ అవసరాలను కలిగి ఉండాలి. సాధారణంగా, 7H ఎంపిక చేయబడుతుంది. థ్రెడ్ క్యాట్రిడ్జ్ వాల్వ్ యొక్క మౌంటు రంధ్రం యొక్క మ్యాచింగ్ ఖచ్చితత్వం ఉత్పత్తి నమూనా యొక్క అవసరాలకు అనుగుణంగా ఉండాలి. కార్ట్రిడ్జ్ వాల్వ్ యొక్క మౌంటు రంధ్రం యొక్క కరుకుదనం Ra0.8. అదనంగా, డైమెన్షనల్ టాలరెన్స్ మరియు రేఖాగణిత సహనం అవసరాలు కూడా ఉన్నాయి. 0-రింగ్ గాడి యొక్క ఉపరితల కరుకుదనం Ra1.6, మరియు సాధారణ ప్రవాహ ఛానల్ యొక్క ఉపరితల కరుకుదనం Ra12.5.

అధిక పీడన వాల్వ్ బ్లాక్ ఉత్తమంగా 35 నకిలీ ఉక్కుతో తయారు చేయబడింది. సాధారణ వాల్వ్ బ్లాక్ A3 ఉక్కు లేదా సాగే ఇనుముతో తయారు చేయబడింది. గ్యాస్ కట్టింగ్‌తో ప్లేట్ నుండి వాల్వ్ బ్లాక్ పదార్థాన్ని కత్తిరించేటప్పుడు, తగినంత ప్రాసెసింగ్ భత్యం వదిలివేయాలి. వాల్వ్ బ్లాక్‌ను ఖాళీగా కత్తిరించి, ఆపై ప్రాసెస్ చేయడం ఉత్తమం. వాల్వ్ బ్లాక్‌ను ప్రాసెస్ చేయడానికి ఉపయోగించే పదార్థం తప్పనిసరిగా అంతర్గత నిర్మాణం దట్టంగా ఉండేలా చూసుకోవాలి మరియు ఇంటర్‌లేయర్‌లు మరియు ట్రాకోమా వంటి లోపాలను కలిగి ఉండకూడదు. అవసరమైతే, లోపాల కోసం ఖాళీని తనిఖీ చేయాలి. తారాగణం ఇనుప దిమ్మెలు మరియు పెద్ద ఉక్కు దిమ్మెలను ప్రాసెస్ చేయడానికి ముందు వృద్ధాప్యం మరియు ముందుగా చికిత్స చేయాలి.

హైడ్రాలిక్ స్టేషన్ వాల్వ్ బ్లాక్ ఉత్పత్తి అవలోకనం

హైడ్రాలిక్ వాల్వ్ బ్లాక్ అనేది ఆపరేషన్ సమయంలో ఒక చిన్న సర్క్యూట్. ఉపయోగం సమయంలో, ఉపయోగించిన వివిధ కవాటాలు వాల్వ్ బ్లాక్‌లోని చమురు రంధ్రాల ద్వారా కొంత మేరకు కలపబడతాయి. ఉదాహరణకు, మేము ఇప్పుడు బ్యాలెన్స్ వాల్వ్, ప్రెజర్ తగ్గించే వాల్వ్, వన్-వే వాల్వ్, రివర్సింగ్ వాల్వ్ మరియు షటిల్ వాల్వ్‌ను అనుసంధానించే బ్యాలెన్స్ వాల్వ్ బ్లాక్‌ని ఉపయోగిస్తాము. హైడ్రాలిక్ వాల్వ్ బ్లాక్ అనేది కొంత వరకు స్వతంత్ర హైడ్రాలిక్ పరికరం. ఇది ఆపరేషన్ సమయంలో దాని డ్రైవింగ్ పరికరం యొక్క అవసరాలకు అనుగుణంగా చమురును సరఫరా చేస్తుంది మరియు చమురు ప్రవాహం యొక్క దిశ, ఒత్తిడి మరియు ప్రవాహాన్ని కొంత వరకు నియంత్రిస్తుంది. ఇది హోస్ట్ మెషీన్ మరియు వేరు చేయగల హైడ్రాలిక్ పరికరానికి అనుకూలంగా ఉంటుంది. వివిధ హైడ్రాలిక్ యంత్రాలు.

హైడ్రాలిక్ వాల్వ్ బ్లాక్ యొక్క మోటారు భ్రమణాన్ని కొంత మేరకు నడిపిస్తుంది, తద్వారా పంపు ట్యాంక్ నుండి నూనెను పీల్చుకుంటుంది మరియు చమురును పంపుతుంది. ఇది నేరుగా దాని యాంత్రిక శక్తిని కొంత మేరకు హైడ్రాలిక్ ఆయిల్ యొక్క పీడన శక్తిగా మారుస్తుంది. ఆపరేషన్ సమయంలో, హైడ్రాలిక్ ఆయిల్ ఇంటిగ్రేటెడ్ బ్లాక్ ద్వారా హైడ్రాలిక్ వాల్వ్ ద్వారా దిశ, పీడనం మరియు ప్రవాహంలో సర్దుబాటు చేయబడుతుంది మరియు బాహ్య పైప్‌లైన్ ద్వారా హైడ్రాలిక్ మెషీన్ యొక్క ఆయిల్ సిలిండర్ లేదా ఆయిల్ మోటారుకు ప్రసారం చేయబడుతుంది, తద్వారా మార్పును నియంత్రిస్తుంది. హైడ్రాలిక్ మోటారు యొక్క దిశ, మురుగునీటి శుద్ధి పరికరాల పరిమాణం మరియు శక్తి మరియు వేగం పని చేయడానికి వివిధ హైడ్రాలిక్ యంత్రాలను నడుపుతుంది.

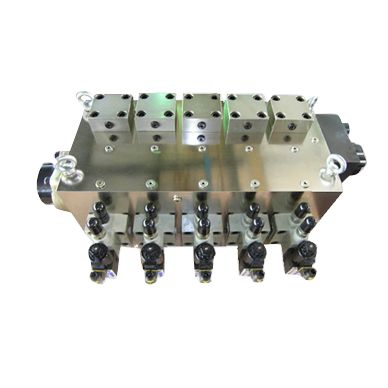

హైడ్రాలిక్ స్టేషన్ వాల్వ్ బ్లాక్ యొక్క పూర్తి వ్యవస్థ క్రింది భాగాలను కలిగి ఉంటుంది:

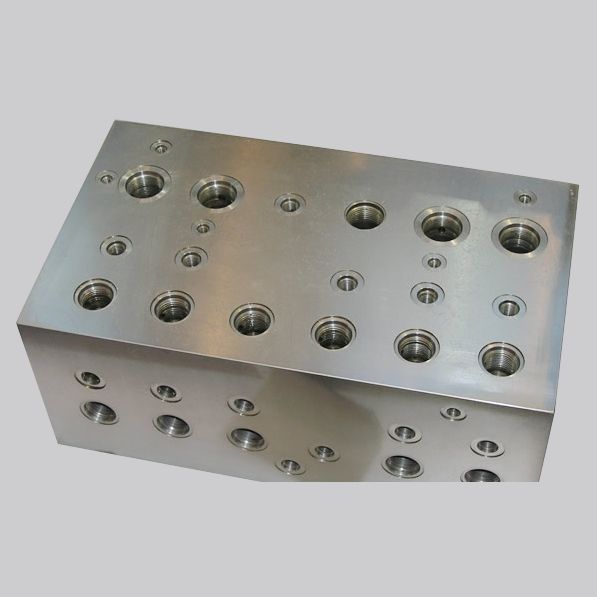

ఆయిల్ బ్లాక్

గుళిక వాల్వ్ యొక్క గృహాన్ని ఏర్పరుస్తుంది మరియు కనెక్షన్ ఛానెల్‌లను అందిస్తుంది, ఇది పైలట్ వాల్వ్‌కు దారి తీస్తుంది.

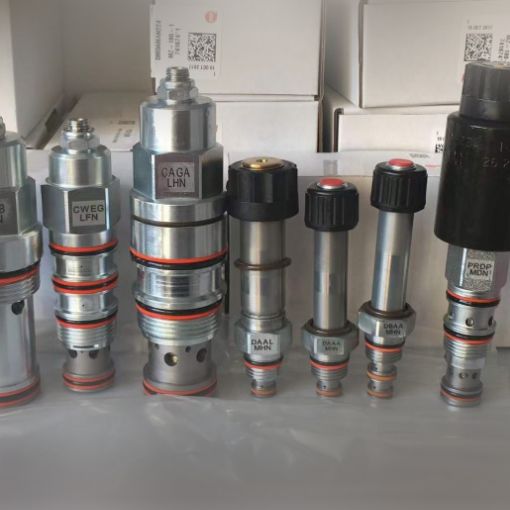

గుళిక వాల్వ్

రెండు సర్వీస్ పోర్ట్‌లు మరియు ఒక కంట్రోల్ పోర్ట్‌తో హైడ్రాలిక్ కంట్రోల్డ్ కోన్ వాల్వ్.

కవర్

దీని ముఖ్య ఉద్దేశ్యం గుళిక వాల్వ్‌కు మార్గాన్ని మూసివేయడం మరియు పైలట్ వాల్వ్‌కు కనెక్షన్ ఆయిల్ లైన్‌ను అందించడం.

పైలట్ వాల్వ్

సూక్ష్మీకరించిన సాంప్రదాయకంగా రూపొందించబడిన డైరెక్షనల్ లేదా ప్రెజర్ కంట్రోల్ వాల్వ్‌లు, దీని పని క్యాట్రిడ్జ్ వాల్వ్‌లను నియంత్రించడం, ప్రాధాన్యంగా ప్రామాణికమైన NG6 పోర్ట్ కాన్ఫిగరేషన్‌లతో

ఆయిల్ సర్క్యూట్ బ్లాక్ అనేది చెల్లాచెదురుగా ఉన్న హైడ్రాలిక్ ఆయిల్ సర్క్యూట్‌ల సమాహారం. సరళంగా చెప్పాలంటే, హైడ్రాలిక్ బ్లాక్ అనేది హైడ్రాలిక్ ఆయిల్ యొక్క పనిని నియంత్రించే ఒక బ్లాక్. సాధారణంగా జిన్వు ఉత్పత్తి చేస్తుంది, ప్రతి హైడ్రాలిక్ సిస్టమ్ హైడ్రాలిక్ స్కీమాటిక్ రేఖాచిత్రం ప్రకారం విడిగా రూపొందించబడాలి. ప్రయోజనం ఏమిటంటే ఇది హైడ్రాలిక్ వ్యవస్థ యొక్క సంస్థాపన, తనిఖీ, భర్తీ మరియు తదుపరి నిర్వహణను సులభతరం చేస్తుంది. ప్రతికూలత ఏమిటంటే డిజైన్ మరియు ప్రాసెసింగ్ అవసరాలు ఎక్కువగా ఉంటాయి, ఒకే ముక్క ధర ఎక్కువగా ఉంటుంది మరియు అనుకూలీకరించిన హైడ్రాలిక్ స్టేషన్ సింగిల్-పీస్ మరియు చిన్న బ్యాచ్ ఉత్పత్తికి తగినది కాదు.

సరళంగా చెప్పాలంటే, హైడ్రాలిక్ బ్లాక్ అనేది హైడ్రాలిక్ ఆయిల్ యొక్క పనిని నియంత్రించే ఒక బ్లాక్.

హైడ్రాలిక్ సిస్టమ్‌లోని హైడ్రాలిక్ భాగాల కాన్ఫిగరేషన్ రూపం ప్రస్తుతం ఇంటిగ్రేటెడ్ కాన్ఫిగరేషన్‌ను స్వీకరిస్తుంది. ఇంటిగ్రేటెడ్ బ్లాక్ కాన్ఫిగరేషన్ అనేది ఆయిల్ సర్క్యూట్ బ్లాక్ యొక్క ఉపరితలంపై ప్లేట్ హైడ్రాలిక్ వాల్వ్‌ను ఇన్‌స్టాల్ చేయడం, ఇది కాంపాక్ట్ నిర్మాణం మరియు సులభమైన నిర్వహణ యొక్క లక్షణాలను కలిగి ఉంటుంది. బహుళ ప్రాథమిక సర్క్యూట్‌లతో కూడిన హైడ్రాలిక్ సిస్టమ్ కోసం, ప్రాథమిక హైడ్రాలిక్ సర్క్యూట్‌లు సాధారణంగా పరికరాల యూనిట్ యొక్క కూర్పు ప్రకారం సమూహం చేయబడతాయి మరియు ప్రతి సమూహం చమురు సర్క్యూట్ బ్లాక్‌కు అనుగుణంగా ఉంటుంది. ఆయిల్ సర్క్యూట్ బ్లాక్‌ను రూపకల్పన చేసేటప్పుడు, కొంచెం పర్యవేక్షణ డిజైన్ మరియు తయారీలో లోపాలకు దారి తీస్తుంది. అందువల్ల, ఆయిల్ సర్క్యూట్ బ్లాక్‌లను రూపొందించడానికి ప్రొఫెషనల్ డిజైన్ సాఫ్ట్‌వేర్‌ను ఎంచుకోవడం చాలా ముఖ్యం.
