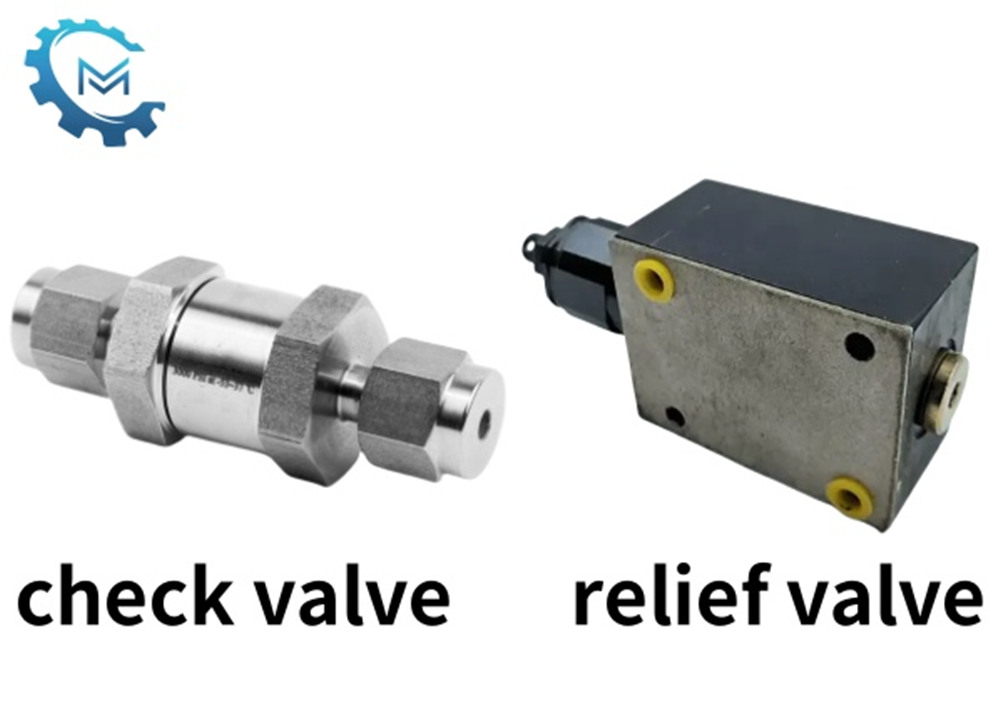

చెక్ వాల్వ్‌కు ముందు లేదా తరువాత రిలీఫ్ వాల్వ్‌ను ఇన్‌స్టాల్ చేయాలా?

హైడ్రాలిక్ పరికరాల తయారీదారుగా, హైడ్రాలిక్ వ్యవస్థలను రూపొందించేటప్పుడు ఉపశమన కవాటాల సంస్థాపనా క్రమం మరియు చెక్ కవాటాల గురించి మేము తరచుగా ఆలోచిస్తాము. హైడ్రాలిక్ వ్యవస్థలలో రెండు కవాటాలు ముఖ్యమైన పాత్ర పోషిస్తాయి. ఉపశమన వాల్వ్ ప్రధానంగా అధిక పీడనం వల్ల కలిగే నష్టం నుండి వ్యవస్థను రక్షించడానికి ఉపయోగించబడుతుంది, అయితే చమురు యొక్క రివర్స్ ప్రవాహాన్ని నివారించడానికి చెక్ వాల్వ్ ఉపయోగించబడుతుంది.

ఉపశమన వాల్వ్ తరచుగా ఎందుకు అప్‌స్ట్రీమ్చెక్ వాల్వ్?

రిలీఫ్ వాల్వ్‌ను సిస్టమ్ యొక్క ప్రధాన పీడన నియంత్రణ వాల్వ్‌గా ఉపయోగించినప్పుడు, ఇది సాధారణంగా హైడ్రాలిక్ పంప్ యొక్క అవుట్‌లెట్ వద్ద మరియు చెక్ వాల్వ్‌కు ముందు సమాంతరంగా అనుసంధానించబడుతుంది. ఈ సమయంలో, రిలీఫ్ వాల్వ్ ఆకస్మిక లోడ్ మార్పులు లేదా సిస్టమ్ అడ్డుపడటం వలన కలిగే అధిక ఒత్తిడిని నివారించడానికి పంపు యొక్క ఉత్పత్తి ఒత్తిడిని నేరుగా పర్యవేక్షిస్తుంది మరియు పరిమితం చేస్తుంది మరియు పంపు మరియు పైప్‌లైన్ యొక్క భద్రతను కాపాడుతుంది. ఈ ఇనుప నియమం హైడ్రాలిక్ వ్యవస్థ యొక్క కోర్ సేఫ్టీ లాజిక్ నుండి తీసుకోబడింది: ఆయిల్ పంప్ ద్వారా ప్రెజర్ ఆయిల్ అవుట్పుట్ రిలీఫ్ వాల్వ్ గుండా వెళ్ళిన తర్వాత చెక్ వాల్వ్ ద్వారా నియంత్రించబడే యాక్యుయేటర్ సర్క్యూట్లోకి మాత్రమే ప్రవేశిస్తుంది. ఈ లేఅవుట్ సిస్టమ్ పీడనం సెట్ విలువను మించినప్పుడు, ఉపశమన వాల్వ్ వెంటనే పైప్‌లైన్‌లు లేదా భాగాలను దెబ్బతీసే పీడన సర్జెస్‌ను నివారించడానికి ఆయిల్ ట్యాంకుకు తిరిగి అదనపు ప్రవాహాన్ని తిరిగి మార్గనిర్దేశం చేస్తుంది.

ప్రత్యేక పరిస్థితులకు మినహాయింపులు

కొన్ని పని పరిస్థితులలో, చెక్ వాల్వ్ తర్వాత ఓవర్ఫ్లో వాల్వ్ ఉంచాలి. ఉదాహరణకు, హైడ్రాలిక్ లాకింగ్ సర్క్యూట్లో, రెండు హైడ్రాలిక్‌గా నియంత్రిత చెక్ కవాటాలతో కూడిన లాకింగ్ పరికరం వెనుక స్వతంత్ర ఓవర్‌ఫ్లో వాల్వ్ తరచుగా అవసరం. ఈ డిజైన్ యాక్యుయేటర్ యొక్క నమ్మదగిన లాకింగ్‌ను నిర్ధారించడమే కాక, అన్‌లాక్ చేసేటప్పుడు ప్రభావ పీడనాన్ని స్వతంత్రంగా నియంత్రించగలదు.

మరొక ఉదాహరణ కొన్ని సంచితాల చమురు సరఫరా సర్క్యూట్. సంచితం యొక్క దిగువ భాగాలను రక్షించడం అవసరమైనప్పుడు, చెక్ వాల్వ్ తర్వాత ఓవర్ఫ్లో వాల్వ్ వ్యవస్థాపించబడాలి. ఈ సమయంలో.

ముగింపు

ఒకవాల్వ్ బ్లాక్తయారీదారు, రిలీఫ్ కవాటాలు మరియు చెక్ కవాటాల యొక్క సంస్థాపనా క్రమం యొక్క సరైన ఎంపిక హైడ్రాలిక్ వ్యవస్థ యొక్క స్థిరమైన ఆపరేషన్ మరియు భాగాల రక్షణకు కీలకం అని మాకు బాగా తెలుసు. హైడ్రాలిక్ వ్యవస్థను రూపకల్పన చేసేటప్పుడు, సిస్టమ్ యొక్క నిర్దిష్ట అవసరాలు మరియు అనువర్తన దృశ్యాల ఆధారంగా మొత్తం హైడ్రాలిక్ వ్యవస్థ యొక్క సమతుల్యతను మేము సమగ్రంగా పరిశీలిస్తాము మరియు హైడ్రాలిక్ సిస్టమ్ సురక్షితంగా మరియు సమర్ధవంతంగా పనిచేయగలదని నిర్ధారించడానికి సంస్థాపనా క్రమాన్ని సరిగ్గా ఎంచుకుంటాము.
