CNC మెషిన్ టూల్ హోల్డర్ల రకాలు మరియు లక్షణాలు

పరిచయం

యొక్క ఖచ్చితమైన మ్యాచింగ్ రంగంలోCNC మెషిన్ టూల్స్, టూల్ హోల్డర్లు సాధనాలు మరియు యంత్ర సాధనాలను కనెక్ట్ చేసే ముఖ్య భాగాలు. సిఎన్‌సి మ్యాచింగ్‌లో ప్రత్యేకత కలిగిన సంస్థగా, వివిధ రకాలైన టూల్ హోల్డర్లు మ్యాచింగ్ సామర్థ్యం, ఖచ్చితత్వం మరియు నాణ్యతపై తీవ్ర ప్రభావాన్ని చూపుతారని మాకు బాగా తెలుసు. నేను మిమ్మల్ని సాధారణ రకాలను పరిచయం చేద్దాంసిఎన్‌సి మెషిన్ టూల్ హోల్డర్స్మరియు వారి ప్రత్యేక లక్షణాలు వివరంగా.

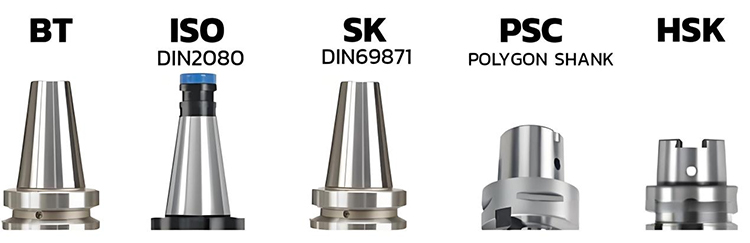

టూల్ హోల్డర్లు సాధారణంగా మ్యాచింగ్ సెంటర్ స్పిండిల్ యొక్క సాధన రంధ్రం యొక్క టేపర్ ప్రకారం రెండు వర్గాలుగా విభజించబడతాయి:

1. స్పిండిల్ టేపర్‌తో యూనివర్సల్ టూల్‌హోల్డర్ 7:24

7:24 టేపర్ టూల్‌హోల్డర్ పొజిషనింగ్ కోసం ప్రత్యేక టేపర్ ఉపరితలాన్ని ఉపయోగిస్తుంది మరియు టేపర్ హ్యాండిల్ ఎక్కువ. టేపర్ ఉపరితలం ఏకకాలంలో రెండు విధులను నిర్వహిస్తుంది: కుదురు కేంద్రానికి సంబంధించి టూల్‌హోల్డర్‌ను ఉంచడం మరియు బిగించే శక్తి ద్వారా టార్క్‌ను ప్రసారం చేయడం.

7: 24 యొక్క టేపర్‌తో యూనివర్సల్ టూల్‌హోల్డర్ సాధారణంగా ఐదు ప్రమాణాలు మరియు లక్షణాలు ఉన్నాయి:

(1) అంతర్జాతీయ ప్రమాణం IS0 7388-1 (IV లేదా IT గా సంక్షిప్తీకరించబడింది)

లక్షణాలు:

అధిక పాండిత్యము, DIN 69871 మరియు ANSI/ASME స్పిండిల్ టేపర్ మెషిన్ సాధనాలలో వ్యవస్థాపించవచ్చు.

(2) జర్మన్ స్టాండర్డ్ DIN 69871, చైనీస్ స్టాండర్డ్ GB10944

(JT, SK, DIN, DAT లేదా DV గా సంక్షిప్తీకరించబడింది)

లక్షణాలు:

సంస్థాపనా కొలతలు ISO 7388-1 టూల్‌హోల్డర్ల మాదిరిగానే ఉంటాయి, అయితే D4 విలువ పెద్దది, ఇది సంస్థాపనా జోక్యానికి కారణం కావచ్చు.

(3) అమెరికన్ స్టాండర్డ్ ANSI B5.50

లక్షణాలు:

దీనికి చీలిక గీత లేదు మరియు DIN 69871 మరియు ISO 7388-1 మెషిన్ సాధనాలలో వ్యవస్థాపించబడదు, కాని తరువాతి రెండు దానిపై వ్యవస్థాపించవచ్చు.

(4) జపనీస్ ప్రామాణిక JIS B6339, (మాస్ BT, దీనిని BT గా సూచిస్తారు)

లక్షణాలు:

BT టూల్‌హోల్డర్ టేపర్ మునుపటి మూడు టూల్‌హోల్డర్ల కంటే తక్కువగా ఉంటుంది మరియు సంస్థాపనా కొలతలు భిన్నంగా ఉంటాయి, కాబట్టి వాటిని భర్తీ చేయలేము. సుష్ట నిర్మాణం ఇతర ముగ్గురు టూల్‌హోల్డర్ల కంటే అధిక వేగంతో మరింత స్థిరంగా ఉంటుంది.

(5) జర్మన్ ప్రామాణిక DIN 2080 (NT లేదా ST గా సంక్షిప్తీకరించబడింది)

టెన్షన్ మెథడ్: ఎన్‌టి టైప్ టూల్ హోల్డర్ సాంప్రదాయ యంత్ర సాధనంపై పుల్ రాడ్ ద్వారా బిగించబడుతుంది, దీనిని చైనాలో ఎస్టీ అని కూడా పిలుస్తారు

2. స్పిండిల్ టేపర్‌తో టూల్ హోల్డర్ 1:10

(1) HSK టూల్‌హోల్డర్

HSK వాక్యూమ్ టూల్‌హోల్డర్లు హై-స్పీడ్ మ్యాచింగ్ సమయంలో సిస్టమ్ యొక్క దృ g త్వం మరియు స్థిరత్వాన్ని మరియు ఉత్పత్తి ఖచ్చితత్వాన్ని మెరుగుపరచగలరు మరియు సాధన పున ment స్థాపన సమయాన్ని తగ్గించవచ్చు, హై-స్పీడ్ మ్యాచింగ్‌లో ముఖ్యమైన పాత్ర పోషిస్తుంది.

హెచ్‌ఎస్‌కె టూల్‌హోల్డర్లు ఎ, బి, సి, డి, ఇ మరియు ఎఫ్ వంటి వివిధ స్పెసిఫికేషన్లలో లభిస్తాయి. వాటిలో, ఎ, ఇ మరియు ఎఫ్ సాధారణంగా మ్యాచింగ్ సెంటర్లలో (ఆటోమేటిక్ టూల్ చేంజ్) ఉపయోగిస్తారు.

లక్షణాలు: ఇది 1:10 యొక్క టేపర్‌ను కలిగి ఉంది మరియు డబుల్-సైడెడ్ కాంటాక్ట్ డిజైన్‌ను అవలంబిస్తుంది (అనగా, టేపర్ మరియు ఎండ్ ఫేస్ ఒకే సమయంలో సంబంధంలో ఉన్నాయి), అధిక-స్పీడ్ కట్టింగ్ వాతావరణాలకు ప్రత్యేకించి అధిక దృ g త్వం మరియు ఖచ్చితత్వాన్ని అందిస్తుంది.

(2) పిఎస్సి టేపర్ షాంక్ (ISO26623)

చిన్న టేపర్ డిజైన్‌ను ఉపయోగిస్తుంది (సాధారణంగా 1:10 టేపర్), కానీ టేపర్ ఉపరితల పరిచయం ద్వారా మాత్రమే కుదురుకు కలుపుతుంది. కొన్ని నమూనాలు దృ g త్వాన్ని మెరుగుపరచడానికి ఎండ్ ఫేస్ కాంటాక్ట్‌ను మిళితం చేయవచ్చు.

హై-స్పీడ్ రొటేషన్ సమయంలో సెంట్రిఫ్యూగల్ ఫోర్స్ వల్ల కలిగే టేపర్ ఉపరితల క్లియరెన్స్‌లో మార్పును తగ్గించడం డిజైన్ లక్ష్యం, కానీ దాని స్థాన పద్ధతి HSK కన్నా సరళమైనది మరియు ప్రధానంగా టేపర్ ఉపరితలం యొక్క ఘర్షణ శక్తిపై ఆధారపడుతుంది.

ముగింపు

యొక్క తయారీదారుగాసిఎన్‌సి మెషిన్ టూల్ హోల్డర్స్, వినియోగదారులకు అధిక-నాణ్యత, అధిక-పనితీరు సాధనం హ్యాండిల్ ఉత్పత్తులను అందించడానికి మేము ఎల్లప్పుడూ కట్టుబడి ఉన్నాము. అందువల్ల, మేము ఉత్పత్తి రూపకల్పనను ఆప్టిమైజ్ చేస్తూనే ఉన్నాము మరియు ఉత్పత్తి వర్గాలను సుసంపన్నం చేస్తాము, ప్రతి సాధనం హ్యాండిల్ సిఎన్‌సి మ్యాచింగ్‌లో ఉత్తమంగా పని చేయగలదని, వినియోగదారులు సమర్థవంతమైన మరియు ఖచ్చితమైన మ్యాచింగ్ లక్ష్యాలను సాధించడంలో సహాయపడుతుంది.
