ఆయిల్ సీల్ RS సిరీస్

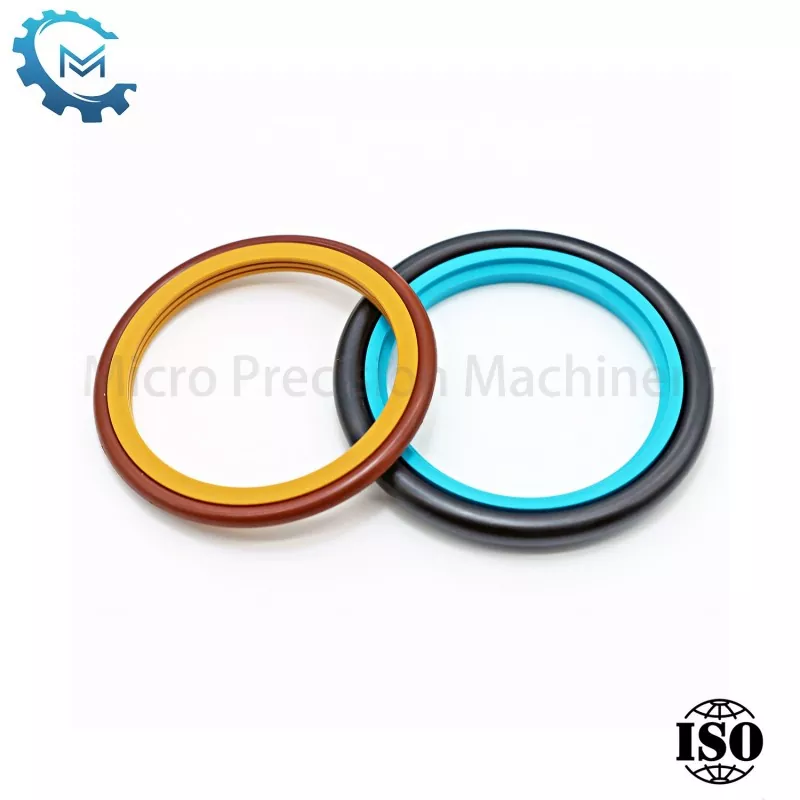

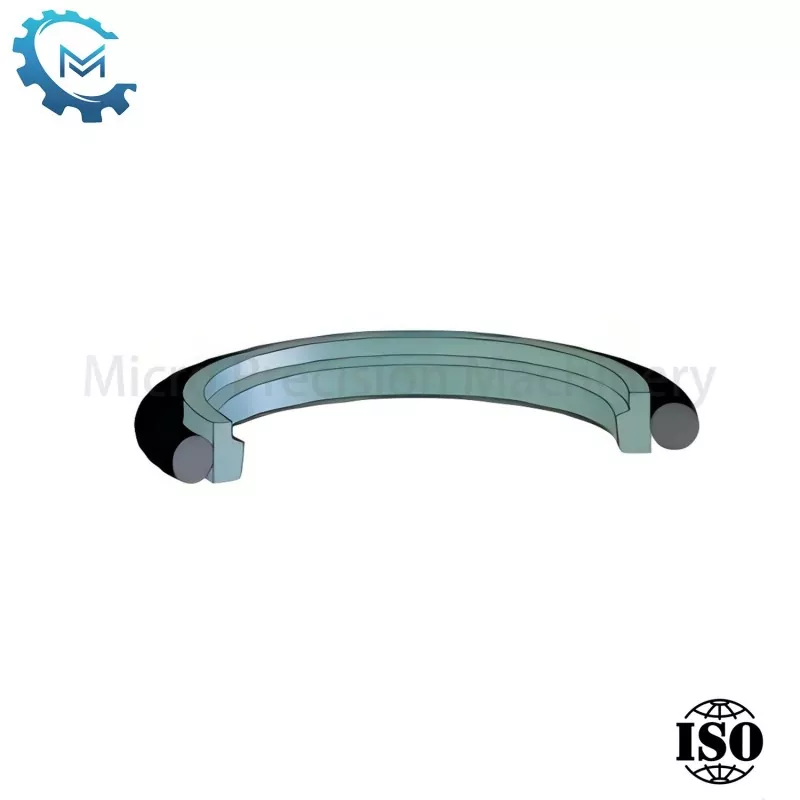

ఆయిల్ సీల్ RS సిరీస్, పిస్టన్ రాడ్ వన్-వే సీలింగ్ రింగ్ అని కూడా పిలుస్తారు, ఇది యాంటీ-వేర్ నిండిన పాలిటెట్రాఫ్లోరోఎథిలిన్ PTFE రింగ్ మరియు O-రకం రబ్బరు సీలింగ్ రింగ్‌తో కూడి ఉంటుంది. O-రకం రింగ్ PTFE స్టెప్ రింగ్ యొక్క ధరలను భర్తీ చేయడానికి స్థితిస్థాపకతను అందిస్తుంది మరియు వన్-వే సీలింగ్ ప్రభావాన్ని మాత్రమే కలిగి ఉంటుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

హైడ్రాలిక్ సిలిండర్లలో పిస్టన్ రాడ్ల కోసం సింగిల్ యాక్టింగ్ సీల్స్ కీలకమైన భాగాలు. ఈ సీల్స్ ఒక దిశలో ద్రవం లీకేజీని నిరోధించడానికి రూపొందించబడ్డాయి. పిస్టన్ రాడ్ మరియు సిలిండర్ హౌసింగ్ మధ్య గట్టి అడ్డంకిని సృష్టించడం ద్వారా అవి పని చేస్తాయి.

ఈ సీల్స్ యొక్క సరైన సంస్థాపన మరియు నిర్వహణ అవసరం. దుస్తులు మరియు నష్టం కోసం రెగ్యులర్ తనిఖీ హైడ్రాలిక్ సిలిండర్ సజావుగా మరియు ద్రవ నష్టం లేకుండా పనిచేస్తుందని నిర్ధారించడానికి సహాయపడుతుంది. సరిగ్గా పని చేస్తున్నప్పుడు, సింగిల్ యాక్టింగ్ పిస్టన్ రాడ్ సీల్స్ హైడ్రాలిక్ పరికరాల మొత్తం పనితీరు మరియు విశ్వసనీయతకు దోహదం చేస్తాయి.

ఉత్పత్తి పారామితులు:

గాడి ఉపరితల లక్షణాలు:

ముగించు	Rtmax (ఉమ్)	రా (ఉమ్)
SlidingSurface	≤2.5	0.05 - 0.3
గ్రూవ్ బాటమ్	≤6.3	≤1.6
గ్రూవ్‌సైడ్	≤15	≤3

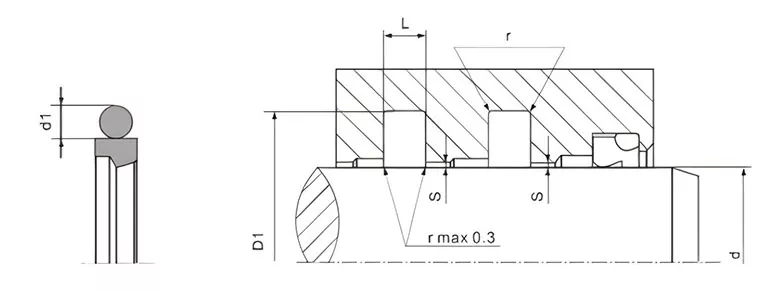

షాఫ్ట్ వ్యాసం	దిగువ వ్యాసం	వెడల్పు	గుండ్రని మూల	స్మాక్స్*			O-రింగ్
Df8/h9	D1 H9	L+0.2	r	10MPa	20MPa	40Mpa	d1
3-7.9	D+4.9	2.2	0.4	0.30	0.20	0.15	1.78
8-18.9	D+7.3	3.2	0.6	0.40	0.25	0.15	2.62
19-37.9	D+10.7	4.2	1.0	0.40	0.25	0.20	3.53
38-199.9	D+15.1	6.3	1.3	0.50	0.30	0.20	5.33
200-255.9	D+20.5	8.1	1.8	0.60	0.35	0.25	7.00
256-649.9	D+24.0	8.1	1.8	0.60	0.35	0.25	7.00
650-999.9	D+27.3	9.5	2.5	0.70	0.50	0.30	8.40
＞1000	D+38.0	13.8	3.0	1.00	0.70	0.60	12.00
