హైడ్రాలిక్ వ్యవస్థలో హైడ్రాలిక్ సిలిండర్ యొక్క స్వీయ-వ్యాధుల కోసం కారణాలు మరియు పరిష్కారాల విశ్లేషణ?

పరిచయం

హైడ్రాలిక్ సిలిండర్లుహైడ్రాలిక్ వ్యవస్థలలో సాధారణంగా ఉపయోగించే యాక్యుయేటర్లు. వారి కార్యాచరణ స్థిరత్వం మొత్తం వ్యవస్థ యొక్క పనితీరును నేరుగా ప్రభావితం చేస్తుంది. ఈ రోజు, హైడ్రాలిక్ సిలిండర్ ఆపరేషన్‌తో సాధారణ సమస్యలను చర్చిద్దాం. లాక్ చేసినప్పుడు వారు ఎందుకు స్వయంగా ఎందుకు తగ్గిస్తారు? మొదట, హైడ్రాలిక్ సిలిండర్ల నిర్మాణం మరియు పని సూత్రాన్ని చర్చిద్దాం.

1. హైడ్రాలిక్ సిలిండర్ నిర్మాణం మరియు పని సూత్రం

A హైడ్రాలిక్ సిలిండర్సాధారణంగా వెనుక ఎండ్ క్యాప్, సిలిండర్ బారెల్, పిస్టన్ రాడ్, పిస్టన్ అసెంబ్లీ మరియు ఫ్రంట్ ఎండ్ క్యాప్ ఉంటాయి. సిలిండర్ నుండి లేదా హై-ప్రెజర్ చాంబర్ నుండి తక్కువ-పీడన గదికి చమురు లీకేజీని నివారించడానికి, సిలిండర్ బారెల్ మరియు ఎండ్ క్యాప్, పిస్టన్ మరియు పిస్టన్ రాడ్, పిస్టన్ మరియు సిలిండర్ బారెల్ మరియు పిస్టన్ రాడ్ మరియు ఫ్రంట్ ఎండ్ క్యాప్ మధ్య ముద్రలు వ్యవస్థాపించబడతాయి. ఫ్రంట్ ఎండ్ క్యాప్ వెలుపల డస్ట్ గార్డ్ కూడా వ్యవస్థాపించబడింది. దాని స్ట్రోక్ చివర వేగంగా ఉపసంహరించుకునేటప్పుడు పిస్టన్ సిలిండర్ తలపై కొట్టకుండా నిరోధించడానికి, హైడ్రాలిక్ సిలిండర్ చివరిలో బఫర్ పరికరం వ్యవస్థాపించబడుతుంది. ఎగ్జాస్ట్ పరికరం కూడా అవసరం కావచ్చు.

ఆల్ట్. హైడ్రాలిక్ సిలిండర్ నిర్మాణం

2. జనరల్ హైడ్రాలిక్ సిలిండర్ సర్క్యూట్

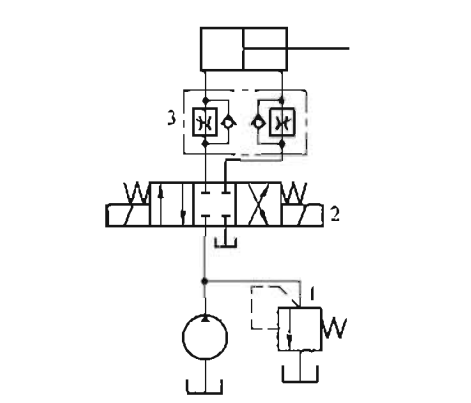

ఒక హైడ్రాలిక్ వ్యవస్థలో, ఒక హైడ్రాలిక్ సిలిండర్ ఒక నిర్దిష్ట పొడవుకు విస్తరించినప్పుడు, అది ఇకపై కదలవలసిన అవసరం లేదు మరియు ఒక నిర్దిష్ట కాలానికి ఒక నిర్దిష్ట స్థితిలో మాత్రమే నిర్వహించాల్సిన అవసరం ఉంది. ఈ సమయంలో, సిలిండర్‌ను ఉంచడానికి డైరెక్షనల్ కంట్రోల్ వాల్వ్ లేదా హైడ్రాలిక్ లాక్ ఉపయోగించవచ్చు. సాధారణ హైడ్రాలిక్ సర్క్యూట్ ఈ క్రింది విధంగా ఉంది:

alt.hydraulic Cylinder సర్క్యూట్

3. హైడ్రాలిక్ సిలిండర్ స్వయంచాలకంగా దిగడానికి కారణాల విశ్లేషణ

యొక్క పిస్టన్ రాడ్హైడ్రాలిక్ సిలిండర్బాహ్య శక్తి యొక్క చర్య కింద ఉపసంహరిస్తుంది. హైడ్రాలిక్ సిలిండర్ యొక్క నిర్మాణం మరియు పని సూత్రం ప్రకారం, హైడ్రాలిక్ సిలిండర్ యొక్క ఉపసంహరణకు ప్రాథమిక కారణం ఏమిటంటే, రోడ్లెస్ గదిలో హైడ్రాలిక్ ఆయిల్ యొక్క పరిమాణం తగ్గింది. రోడ్‌లెస్ చాంబర్‌లో హైడ్రాలిక్ ఆయిల్ వాల్యూమ్ తగ్గడానికి కారణాలు హైడ్రాలిక్ సిలిండర్ స్వయంచాలకంగా దిగడానికి కారణాలు:

(1) హైడ్రాలిక్ సిలిండర్ యొక్క అంతర్గత లీకేజ్. హైడ్రాలిక్ సిలిండర్ యొక్క రాడ్లెస్ చాంబర్‌లోని నూనె పిస్టన్ ముద్ర ద్వారా రాడ్ చాంబర్‌లోకి ప్రవహిస్తుంది.

(2) హైడ్రాలిక్ సిలిండర్ యొక్క వెనుక చివర కవర్ వద్ద లీకేజ్. రోడ్‌లెస్ చాంబర్‌లోని హైడ్రాలిక్ ఆయిల్ వెనుక ఎండ్ కవర్ ద్వారా బయటికి లీక్ అవుతుంది. ఇది బాహ్య లీకేజ్ మరియు తనిఖీ చేయడం సులభం.

(3) రాడ్‌లెస్ గదిలోని హైడ్రాలిక్ ఆయిల్ చమురు ఓడరేవు గుండా ప్రవహిస్తుంది. దీనిని అనేక పరిస్థితులుగా విభజించవచ్చు:

ఎ) ఆయిల్ పోర్ట్ పైప్ ఉమ్మడి లేదా హైడ్రాలిక్ ఆయిల్ పైపు నుండి చమురు లీకేజ్. ఇది కూడా బాహ్య లీకేజీ మరియు తనిఖీ చేయడం సులభం.

బి) రివర్సింగ్ వాల్వ్ న్యూట్రల్ లాక్ ఉపయోగించి సర్క్యూట్లో, రివర్సింగ్ వాల్వ్ పూర్తిగా తటస్థ స్థానానికి తిరిగి రాకపోవచ్చు లేదా తటస్థ ముద్ర పేలవంగా ఉండవచ్చు.

సి) హైడ్రాలిక్ లాక్ ఉపయోగించి సర్క్యూట్లో, హైడ్రాలిక్ లాక్ రింగ్ దెబ్బతినవచ్చు లేదా రివర్సింగ్ వాల్వ్ తటస్థ స్థానం సరిగ్గా ఎంచుకోకపోవచ్చు. (4) హైడ్రాలిక్ సిలిండర్ బారెల్ నుండి చమురు లీకేజీని బాహ్య లీకేజీగా కూడా పరిగణిస్తారు, ఇది గమనించడం సులభం మరియు అవకాశం సాధారణంగా చాలా తక్కువ.

4. పరిష్కారం

(1) హైడ్రాలిక్ సిలిండర్ యొక్క అంతర్గత లీకేజ్ ముద్ర రింగ్ యొక్క వృద్ధాప్యం వల్ల సంభవించవచ్చు. సీల్ రింగ్‌ను భర్తీ చేయాలి లేదా మరింత సహేతుకమైన సీలింగ్ నిర్మాణాన్ని పున es రూపకల్పన చేయాలి.

(2) హైడ్రాలిక్ సిలిండర్ యొక్క వెనుక ఎండ్ కవర్ యొక్క లీకేజీకి కూడా ఇది వర్తిస్తుంది. ముద్రను మార్చాల్సిన అవసరం ఉంది లేదా మరింత సహేతుకమైన సీలింగ్ నిర్మాణాన్ని పున es రూపకల్పన చేయాలి.

(3) ఆయిల్ పైప్ ఉమ్మడి చమురు లీక్ అయినప్పుడు, ఉమ్మడి ముద్ర రింగ్ దెబ్బతింటుందో లేదో తనిఖీ చేయండి. ముద్రను మార్చండి లేదా ఉమ్మడిని భర్తీ చేయండి.

(4) రివర్సింగ్ వాల్వ్ సెంటర్ లాక్ ఉపయోగించి సర్క్యూట్లో, సెంటర్ ముద్ర మంచిది కాదు. సాధారణంగా, ఇది చమురు మరకలు లేదా ఇతర మలినాల వల్ల సంభవిస్తుంది, ఇది వాల్వ్ కోర్ స్థలంలోకి వెళ్ళకుండా ఉండటానికి కారణమవుతుంది, లేదా వసంతకాలం ఇరుక్కుపోయి లేదా విరిగిపోతుంది, దీనివల్ల ఇది మధ్య స్థానానికి తిరిగి రాలేకపోతుంది. ప్రొఫెషనల్ సిబ్బంది రివర్సింగ్ వాల్వ్‌ను రిపేర్ చేయాలి లేదా భర్తీ చేయాలి. పీడన నిర్వహణ అవసరం సాపేక్షంగా ఎక్కువగా ఉంటే, మీరు హైడ్రాలిక్ లాక్‌ను మార్చడాన్ని పరిగణించవచ్చు.

. అదనంగా, హైడ్రాలిక్ లాక్ స్ప్రింగ్ విచ్ఛిన్నం లేదా మలినాలు కూడా హైడ్రాలిక్ లాక్ పూర్తిగా మూసివేయబడటానికి కారణం కావచ్చు, ఫలితంగా లీకేజీ వస్తుంది.

సారాంశం

హైడ్రాలిక్ సిలిండర్లుహైడ్రాలిక్ వ్యవస్థలలో క్లిష్టమైన యాక్యుయేటర్లు, మరియు సిస్టమ్ పనితీరుకు వాటి స్థిరత్వం అవసరం. ఒక సాధారణ సమస్య ఏమిటంటే, స్థితిలో లాక్ చేయబడినప్పుడు హైడ్రాలిక్ సిలిండర్ల యొక్క అవాంఛనీయ స్వీయ-విడదీయడం. అంతర్గత లేదా బాహ్య లీకేజీ కారణంగా ఈ సమస్య తలెత్తుతుంది, సిలిండర్‌లో ముద్ర వైఫల్యం, చివరి కవర్ల వద్ద లీకేజీ లేదా చమురు ఓడరేవు ద్వారా హైడ్రాలిక్ ఆయిల్ తప్పించుకోవడం. అదనంగా, అసంపూర్ణ తటస్థ స్థానాలు, సీల్ దుస్తులు లేదా తప్పు వాల్వ్ ఎంపిక వంటి డైరెక్షనల్ కంట్రోల్ కవాటాలు లేదా హైడ్రాలిక్ తాళాల యొక్క సరికాని పనితీరు సమస్యకు దోహదం చేస్తుంది. దెబ్బతిన్న ముద్రలను మార్చడం, తప్పు కవాటాలను మరమ్మతు చేయడం లేదా భర్తీ చేయడం, సరైన హైడ్రాలిక్ లాక్ ఎంపికను నిర్ధారించడం మరియు కలుషితాన్ని నివారించడానికి సిస్టమ్ శుభ్రతను నిర్వహించడం పరిష్కారాలలో ఉన్నాయి. ఈ కారకాలను పరిష్కరించడం నమ్మదగిన హైడ్రాలిక్ సిలిండర్ ఆపరేషన్‌ను నిర్ధారిస్తుంది మరియు అనాలోచిత కదలికలను నివారిస్తుంది.
